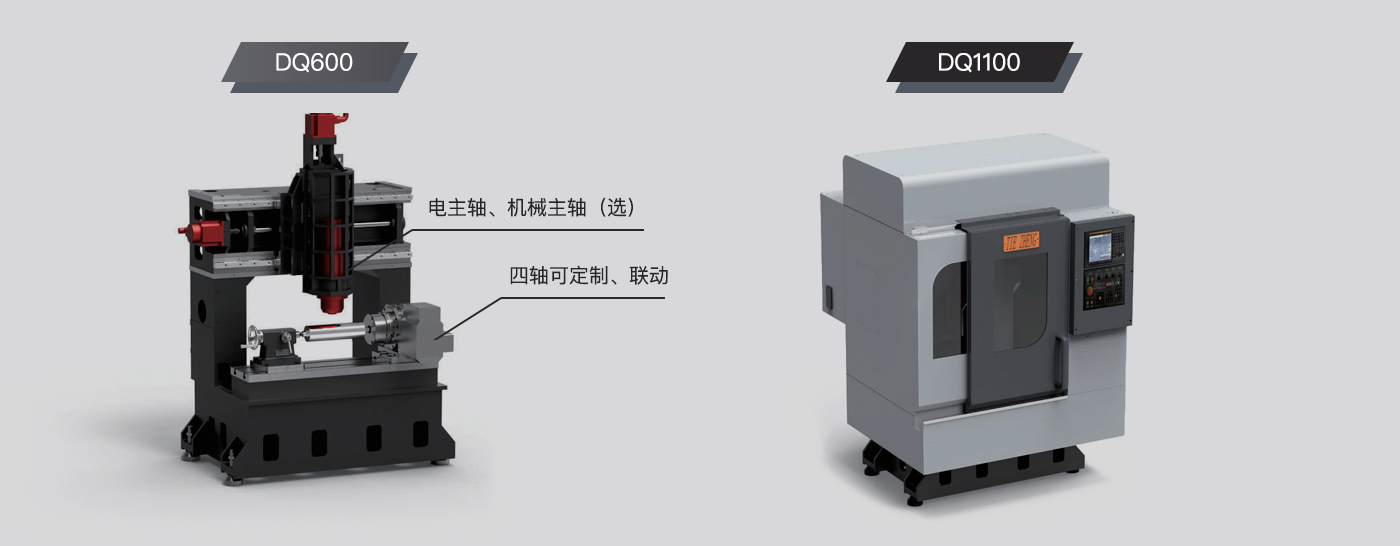

DQ系列滾筒?速雕銑機/加工中心
產品詳情
機床優點：
一、主軸有兩種選擇：機械式主軸8000、12000RPM，電主軸16000、36000RPM，滿足不同的加工需求;
二、機床配有回轉四軸，滾子凸輪結構確保長期使用，低噪音，高剛性，且長期使用不會磨損;
三、轉臺的左右距離可根據產品的長度進行合理的調整;
四、機床結構比普通的加工中心靈敏度更強，從而提高加工效率;
五、機床可定制各種刀庫，24T、36T等。
| 規格/機型 | 單位 | DQ600 | DQ1100 | DQ2200 | DQ3200 |
| 工作臺尺寸 | MM | 1000X300 | 1500X500 | 2600X600 | 3600X800 |
| 加工范圍長度 | MM | 600 | 1100 | 2200 | 3200 |
| 加工范圍直徑 | MM | 300 | 500 | 600 | 800 |
| Z軸行程 | MM | 250 | 250 | 400 | 500 |
| 龍門寬度 | MM | 700 | 1200 | 2300 | 3300 |
| 工作臺最大載重 | KG | 300 | 600 | 1500 | 3000 |
| 主軸規格 | / | ||||
| 主軸結構 | 電主軸 | 電主軸 | 電主軸 | 電主軸 | |
| 主軸功率 | KW | 5.5 | 7.5 | 11 | 11 |
| 主軸轉速 | RPM | 21000 | 21000 | 18000 | 18000 |
| 主軸型號 | ER | ER32 | ER32 | ER32 | ER32 |
| 主軸換刀方式 | / | 手動 | 手動 | 手動 | 手動 |
| 選配主軸結構 | / | 氣動電主軸 | 氣動電主軸 | 氣動電主軸 | 氣動電主軸 |
| 選配內容主軸型號 | BT | BT30 | BT30 | BT30 | BT30 |
| 進給內容 | |||||
| G00快速進給(X/Y/Z軸) | M/MIN | 12000 | 12000 | 12000 | 12000 |
| G01切削進給 | M/MIN | 0-10000 | 0-10000 | 0-10000 | 0-10000 |
| X軸功率 | KW | 0.85 | 1.3 | 3 | 3 |
| Z軸功率 | KW | 0.85 | 1.3 | 3 | 4 |
| 伺服電機轉速 | RPM | 2500 | 2500 | 2500 | 2500 |
| X.Z電機聯接方式 | / | 直連式 | 直連式 | 直連式 | 直連式 |
| X*Z滾珠絲桿規格 | MM | 32*32 | 40*32 | 63*40 | 63*40 |
| X*Z軸線軌規格 | MM | 30*30 | 30*30 | 45*45 | 45*45 |
| 軸項定位精密 | MM | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重復定位精密 | MM | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| 最小移動值 | MM | 0.001 | 0.001 | 0.001 | 0.001 |
| 刀庫系統(選配) | |||||
| 刀庫結構 | PCS | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 |
| 刀庫容量 | T | 16 | 16 | 16 | 16 |
| 換刀時間T-T | MM | 2.2 | 2.2 | 2.2 | 2.2 |
| 最大刀具重量 | KGS | 4 | 4 | 4 | 4 |
| 空氣壓力 | KG | 6.5 | 6.5 | 6.5 | 6.5 |
| 潤滑油容量 | L | 4 | 4 | 4 | 4 |
| 電源容量 | KW | 11 | 15 | 18 | 20 |
| 冷卻液容量 | L | 150 | 180 | 300 | 180 |
| 外形規格 | |||||
| 機器重量 | KG | 2000 | 3500 | 5500 | 8500 |
| 機器長度 | MM | 1500 | 2100 | 3200 | 4300 |
| 機器寬度 | MM | 1000 | 1400 | 1900 | 2200 |
| 機器高度(最高) | MM | 2000 | 2300 | 2700 | 2800 |
| 機器高度(最低) | MM | / | / | 2500 | 2600 |
