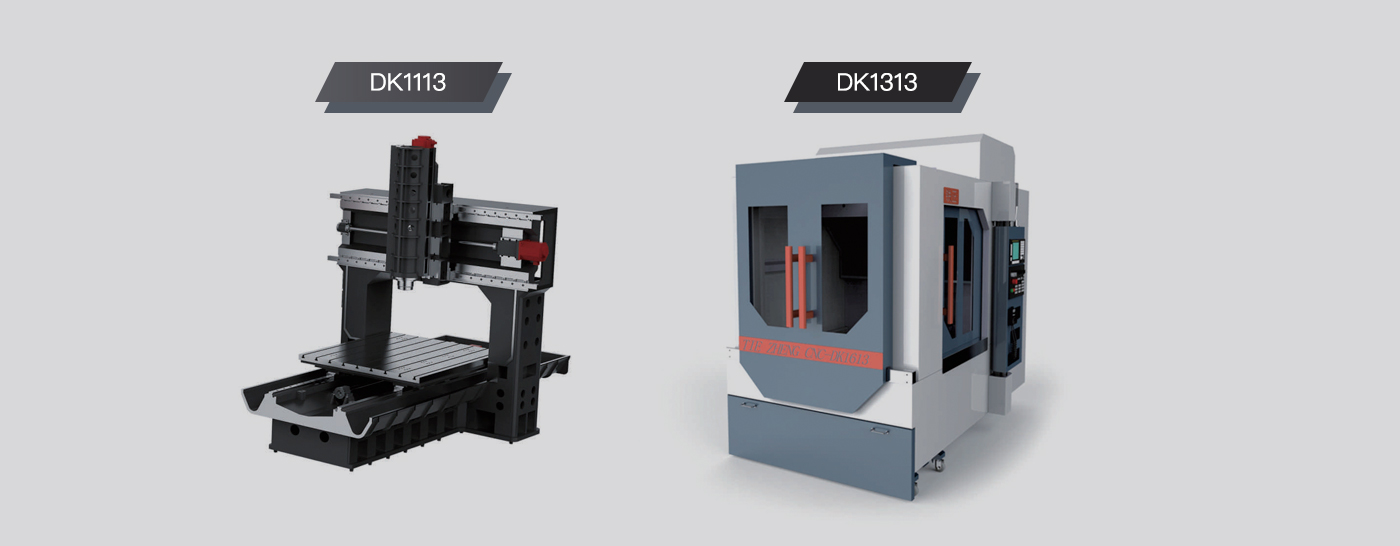

DK系列中速銑
產品詳情
機床優點：
一、主軸標一、主軸結構：機械主軸12000、15000RPM，電主軸16000、36000RPM滿足產品光潔度要求;
二、使機床加工靈敏度強，在高速加工過程中，同比機床提升效率，可替代部份進口設備;
三、龍門式中速加工中心，可搭配四軸、五軸使用，解決更復雜的加工工藝；
四、機床可定制各種刀庫，24T、36T、46T、60T等。
| 規格/機型 | 單位 | DK1113 | DK1313 | DK1613 |
| 工作臺尺寸 | MM | 1100*1300 | 1300*1300 | 1600*1300 |
| X軸行程（前后） | MM | 1100 | 1300 | 1600 |
| Y軸行程（左右） | MM | 1300 | 1300 | 1300 |
| Z軸行程（上下） | MM | 500 | 500 | 500 |
| 主軸鼻端至工作臺面距離 | MM | 100-600 | 100-600 | 100-600 |
| 龍門寬度 | MM | 1350 | 1350 | 1350 |
| 工作臺最大載重 | KG | 1500 | 2000 | 3000 |
| 主軸規格 | ||||
| 主軸規格 | BT | BT40/HSK63 | BT40/HSK63 | BT40/HSK63 |
| 結構/轉速 | RPM | 直 S/12000 | 直 S/12000 | 直 S/12000 |
| 主軸結構（選配） | / | 電主軸 | 電主軸 | 電主軸 |
| 主軸轉速（選配） | / | 15000 | 15000 | 15000 |
| 進給內容 | ||||
| G00快速進給（X/Y/Z軸） | M/MIN | 24000 | 24000 | 24000 |
| G01切削進給 | M/MIN | 0-10000 | 0-10000 | 0-10000 |
| X軸功率 | KW | 2.2 | 2.2 | 3.0 |
| Y軸功率 | KW | 2.2 | 2.2 | 2.2 |
| Z軸功率 | KW | 2.2 | 2.2 | 2.2 |
| 伺服電機轉速 | RPM | 2500 | 2500 | 2500 |
| X.Y.Z電機聯接方式 | / | 直連式 | 直連式 | 直連式 |
| 滾珠絲桿規格/級別 | MM | 4012/C3 | 4012/C3 | 50/40/4012/C3 |
| X軸線軌規格 | MM | 45滾珠 | 45滾珠 | 45滾珠 |
| Y軸線軌規格 | MM | 45滾珠 | 45滾珠 | 45滾珠 |
| Z軸線軌規格 | MM | 45滾珠 | 45滾珠 | 45滾珠 |
| 軸項定位精密 | MM | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重復定位精密 | MM | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| 最小移動值 | MM | 0.001 | 0.001 | 0.001 |
| 刀庫系統（選配） | ||||
| 刀庫結構 | PCS | 刀臂式 | 刀臂式 | 刀臂式 |
| 刀庫容量 | T | 24 | 24 | 24 |
| 換刀時間T-T | MM | 2.2 | 2.2 | 2.2 |
| 最大刀具重量 | KGS | 8 | 8 | 8 |
| 空氣壓力 | KG | 6.5 | 6.5 | 6.5 |
| 潤滑油容量 | L | 4 | 4 | 4 |
| 電源容量 | KW | 20 | 20 | 20 |
| 冷卻液容量 | L | 300 | 300 | 300 |
| 外形規格 | ||||
| 機器重量 | KG | 8000 | 9500 | 13000 |
| 機器長度 | MM | 3000 | 3600 | 4300 |
| 機器寬度 | MM | 2500 | 2500 | 2500 |
| 機器高度（最高） | MM | 2700 | 2700 | 2700 |
| 機器高度（最低） | MM | 2200 | 2200 | 2200 |
