機床優點:
一、主軸標配手動ER電主軸,轉速:16000、21000、24000、36000;選配BT氣動主軸;
二、適合光潔度要求高的產品,高端的模具加工,加工靈敏度強,加工速度快,光潔度好等特色;
三、機床占地面積小,操作使用方便,使用成本低;
四、機床可搭配刀庫使用:BT30-6T、BT30-12T、BT30-16T;
五、機床標配為全封閉鈑金,解決在加工過程使用的加工液所產生的油霧問題,可加裝油霧過濾器。

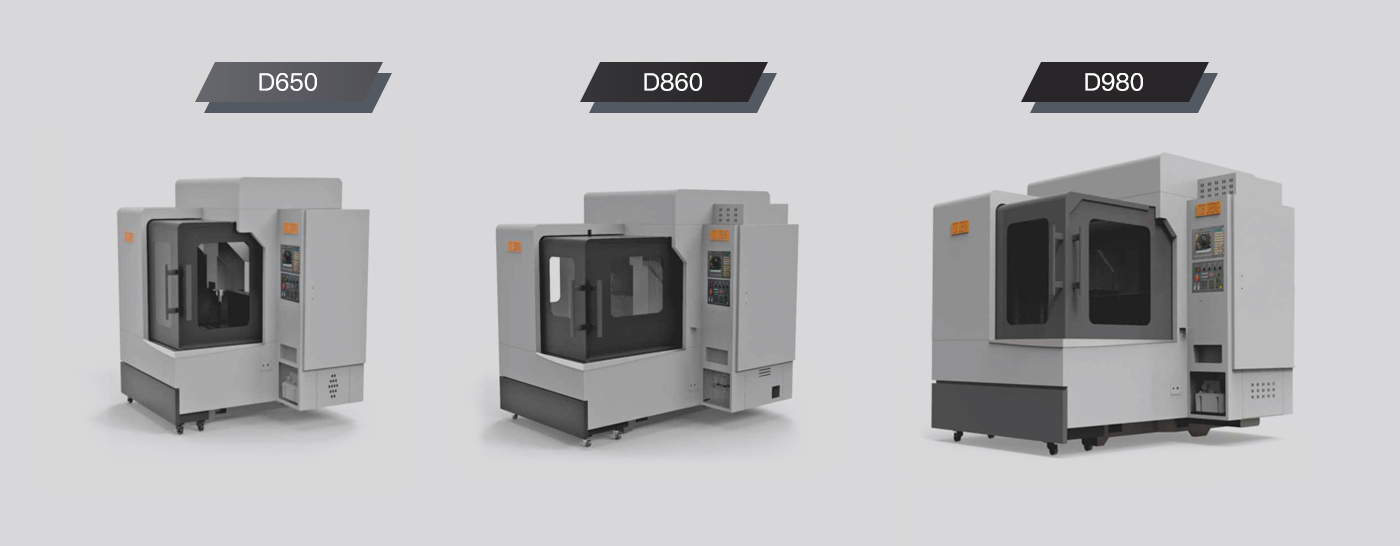

| 規格/機型 | 單位 | D650 | D860 | D980 | D1190 | D1313 |
| 工作臺尺寸 | MM | 500*650 | 800*650 | 800*900 | 1100*900 | 1300*1200 |
| X軸行程 | MM | 500 | 800 | 800 | 1100 | 1300 |
| Y軸行程 | MM | 650 | 650 | 900 | 900 | 1300 |
| Z軸行程 | MM | 250 | 250 | 300 | 400 | 400 |
| 主軸鼻端至工作臺面距離 | MM | 100-350 | 100-350 | 100-400 | 100-500 | 100-500 |
| 龍門寬度 | MM | 700 | 700 | 920 | 920 | 1300 |
| 工作臺最大載重 | KG | 300 | 400 | 600 | 1000 | 1300 |
| 主軸規格 | ||||||
| 主軸結構 | 電主軸 | 電主軸 | 電主軸 | 電主軸 | 電主軸 | |
| 主軸功率kw | KW | 7.5 | 7.5 | 7.5 | 11 | 11 |
| 主軸轉速rpm | RPM | 18000 | 18000 | 18000 | 15000 | 15000 |
| 主軸型號 | KW | ER32 | ER32 | ER32 | ER40 | ER40 |
| 主軸換刀方式 | / | 手動 | 手動 | 手動 | 手動 | 手動 |
| 主軸結構(選配) | / | 氣動電主軸 | 氣動電主軸 | 氣動電主軸 | 氣動電主軸 | 氣動電主軸 |
| 選配內容主軸型號 | / | BT30 | BT30 | BT30 | BT30 | BT30 |
| 進給內容 | ||||||
| G00快速進給(X/Y/Z軸) | M/MIN | 12000 | 12000 | 12000 | 24000 | 24000 |
| G01切削進給 | M/MIN | 0-10000 | 0-10000 | 0-10000 | 0-10000 | 0-10000 |
| X軸功率 | W | 850 | 1300 | 1300 | 2000 | 2000 |
| Y軸功率 | W | 850 | 850 | 1300 | 1300 | 2000 |
| Z軸功率 | W | 850 | 850 | 1300 | 1300 | 2000 |
| 伺服電機轉速 | RPM | 2500 | 2500 | 2500 | 2500 | 2500 |
| X.Y.Z電機聯接方式 | / | 直連式 | 直連式 | 直連式 | 直連式 | 直連式 |
| 滾珠絲桿規格 | MM | 32 | 32 | 32 | 40/32/32 | 40 |
| X軸線軌規格 | MM | 30 | 30 | 35 | 45 | 45 |
| Y軸線軌規格 | MM | 30 | 30 | 35 | 35 | 45 |
| Z軸線軌規格 | MM | 30 | 30 | 35 | 35 | 45 |
| 軸項定位精密 | MM | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重復定位精密 | MM | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| 最小移動值 | MM | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 刀庫系統(選配) | ||||||
| 刀庫結構 | PCS | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 |
| 刀庫容量 | T | 21 | 21 | 21 | 21 | 21 |
| 換刀時間T-T | MM | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 最大刀具重量 | KGS | 3 | 3 | 3 | 3 | 3 |
| 空氣壓力 | KG | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 |
| 潤滑油容量 | L | 2 | 2 | 2 | 2 | 2 |
| 電源容量 | KW | 15 | 15 | 18 | 18 | 22 |
| 冷卻液容量 | L | 150 | 150 | 180 | 180 | 220 |
| 外形規格 | ||||||
| 機器重量 | KG | 3200 | 3500 | 4200 | 4800 | 6000 |
| 機器長度 | MM | 1900 | 2600 | 2600 | 3100 | 3600 |
| 機器寬度 | MM | 1700 | 1700 | 1900 | 1900 | 2300 |
| 機器高度(最高) | MM | 2300 | 2300 | 2400 | 2400 | 2600 |
| 機器高度(最低) | MM | / | / | / | 2200 | 2400 |
