機床優點:
一、主軸傳動有多種:皮帶傳動、直連傳動,減速機齒輪傳動(力最強);

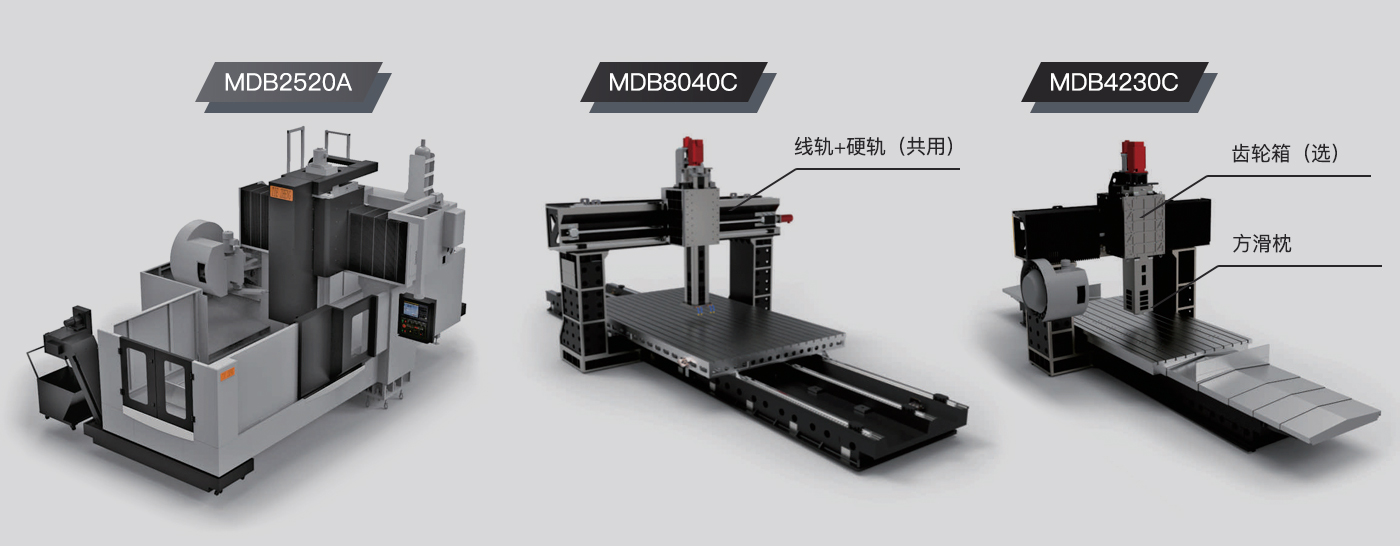

二、Z軸有多種:A款T型硬軌結構、B款兩側兩條55線軌結構、C方滑枕結構、D款四條45線軌結構;
三、機床鈑金多款;簡單式鈑金、半封式鈑金、封閉式鈑金;
四、機床選配高壓中心沖水裝置,壓力可定制;
五、機床可定制各種刀庫,24T、36T、46T、60T等。
| 系列 | 20系列 | 25系列 | 30系列 | 40系列 | ||||||||||||
| 規格\型號 | 單位 | 2020 | 2520 | 3020 | 4220 | 5020 | 3025 | 4225 | 5025 | 6025 | 4230 | 5030 | 6030 | 5040 | 6040 | 8040 |
| 工作臺規格 | ||||||||||||||||
| 工作臺尺寸X軸 | MM | 2000 | 2500 | 3000 | 4000 | 5000 | 3000 | 4000 | 5000 | 6000 | 4000 | 5000 | 6000 | 5000 | 6000 | 8000 |
| 工作臺尺寸Y軸 | MM | 1800 | 2200 | 2700 | 3400 | |||||||||||
| X軸行程(前后) | MM | 2000 | 3000 | 4200 | 5000 | |||||||||||
| Y軸行程(左右) | MM | 2000 | 2800 | 3015 | 4200 | |||||||||||
| Z軸行程(上下) | MM | 1000 | 1000 | 1250 | 1250 | |||||||||||
| 主軸鼻端至工作臺面距離 | MM | 200-1200 | 200-1200 | 200-1450 | 200-1450 | |||||||||||
| 主軸中心至橫梁距離 | MM | 350 | 350 | 400 | 400 | |||||||||||
| 龍門寬度 | MM | 2000 | 2500 | 3000 | 4000 | |||||||||||
| 工作臺至橫梁底部距離 | MM | 1190 | 1190 | 1580 | 1580 | |||||||||||
| T型槽數 | MM | 28-9 | 28-11 | 28-13 | 28-15 | |||||||||||
| 工作臺最大載重 | T | 6 | 9 | 12 | 15 | 18 | 12 | 15 | 18 | 20 | 19 | 23 | 26 | 30 | 36 | 42 |
| 主軸、主軸箱規格 | ||||||||||||||||
| 主軸直連轉速 | RPM | 6000/4000 | 6000/4000 | 6000/4000 | 6000/4000 | |||||||||||
| 主軸傳動結構(標配) | / | 皮帶 | 皮帶 | 皮帶 | 皮帶 | |||||||||||
| 主軸傳動結構(選配) | / | 直連 | 直連 | 直連 | 直連 | |||||||||||
| 主軸馬力 | KW | 18.5-22 | 22 | 22 | 22\26 | |||||||||||
| 主軸內孔錐度 | ISO | BT50\BBT50(選配) | BT50\BBT50(選配) | BT50\BBT50(選配) | BT50\BBT50(選配) | |||||||||||
| 進給系統 | ||||||||||||||||
| G00切削速度 | M\MIN | 10\10\10 | 10\10\10 | 6\6\6 | 6\6\6 | |||||||||||
| G00快速進給(X\Y\Z軸) | M\MIN | 10\15\15 | 10\15\15 | 10\15\15 | 10\15\15 | |||||||||||
| 伺服電機規格 | NM | R40\40\30B | R40\40\30B | R40\30\30B | R40\40\30B | |||||||||||
| 伺服電機轉速 | RPM | 2000 | 2000 | 4000 | 4000 | |||||||||||
| X電機聯接方式 | / | 直連 | 減速機+直連 | 直連 | 減速機+直連 | 減速機+直連 | 減速機+直連 | |||||||||
| Y電機聯接方式 | / | 直連 | 直連 | 直連 | 減速機+直連 | |||||||||||
| Z電機聯接方式 | / | 直連 | 直連 | 直連 | 直連 | |||||||||||
| X軸線軌規格 | MM | 55滾柱-2 | 55滾柱-2 | 55滾柱-3 | 55滾柱-3 | |||||||||||
| Y軸線軌規格 | MM | 55滾柱-2 | 55滾柱-2*3 | 45滾柱+硬軌 | 45滾柱+硬軌 | |||||||||||
| Z軸主軸箱(A款) | / | T型硬軌 | T型硬軌 | T型硬軌 | T型硬軌 | |||||||||||
| Z軸主軸箱線軌(B款) | MM | 55滾柱-2*3 | 55滾柱-2*3 | 55滾柱-2*3 | 55滾柱-2*3 | |||||||||||
| Z軸主軸箱方滑枕(C款) | MM | 400*400 | 400*400 | 400*400 | 400*400 | |||||||||||
| 絲桿規格x/y/z | MM | 63/63/50 | 63/63/50 | 80/63/63 | 80/80/63 | |||||||||||
| 軸項定位精密 | MM | ±0.01\300 | ±0.01\300 | ±0.01\300 | ±0.01\300 | |||||||||||
| 重復定位精密 | MM | ±0.005\300 | ±0.005\300 | ±0.005\300 | ±0.005\300 | |||||||||||
| 最小移動值 | MM | 0.001 | 0.001 | 0.001 | 0.001 | |||||||||||
| 刀柄\刀庫系統(定購注明) | ||||||||||||||||
| 刀柄形式 | KG | BT50\BBT50(選配) | BT50\BBT50(選配) | BT50\BBT50(選配) | BT50\BBT50(選配) | |||||||||||
| 拉刀螺栓 | / | MAS403P50T45 | MAS403P50T45 | MAS403P50T45 | MAS403P50T45 | |||||||||||
| 刀庫結構 | PCS | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |||||||||||
| 刀庫容量 | T | |||||||||||||||
| 換刀時間T-T | MIN | 4.2 | 4.2 | 4.2 | 4.2 | |||||||||||
| 選配刀庫結構 | / | 鏈條式 | 笹條式 | 鏈條式 | 鏈條式 | |||||||||||
| 選配刀庫容量 | T | 32\60\90 | 32\60\90 | 32\60\90 | 32\60\90 | |||||||||||
| 最大刀具直徑(滿\空) | MM | 110\220 | 110\220 | 110\220 | 110\220 | |||||||||||
| 最大刀具長度 | MM | 300 | 300 | 300 | 300 | |||||||||||
| 最大刀具重量 | KGS | |||||||||||||||
| 油氣壓系統 | ||||||||||||||||
| 潤滑油容量 | L | 4 | 4 | 4 | 4 | |||||||||||
| 電源容量 | KW | |||||||||||||||
| 冷卻液容量 | L | 500 | 500 | 600 | 700 | |||||||||||
| 電壓浮動 | VAC | 380±5% | 380±5% | 380±5% | 380±5% | |||||||||||
| 使用容量 | KVA | |||||||||||||||
| 相數 | PHASE | 3箱5線 | 3箱5線 | 3箱5線 | 3箱5線 | |||||||||||
| 空氣壓力 | KG | 6.5-8 | 6.5-8 | 6.5-8 | 6.5-8 | |||||||||||
| 外形規格 | ||||||||||||||||
| 機器重量約 | T | 23 | 25 | 27 | 32 | 37 | 35 | 39 | 42 | 50 | 40 | 45 | 55 | 55 | 60 | 70 |
| 機器長度 | MM | 6800 | 7600 | 8800 | 11800 | 11800 | 8800 | 11800 | 13800 | 15800 | 11800 | 13800 | 15800 | 145000 | 16500 | 22000 |
| 機器寬度 | MM | 5200 | 5800 | 6500 | 7500 | |||||||||||
| 機器高度(最高) | MM | 5500 | 5500 | 5900 | 5900 | |||||||||||
| 機器高度(最低) | MM | 3400 | 3400 | 3400 | 3800 | |||||||||||
| 機床排屑方式 | / | 雙螺桿\單鏈板 | 雙螺桿\單鏈板 | 雙螺桿\單笹板 | 雙摞桿\單笹板 | |||||||||||
